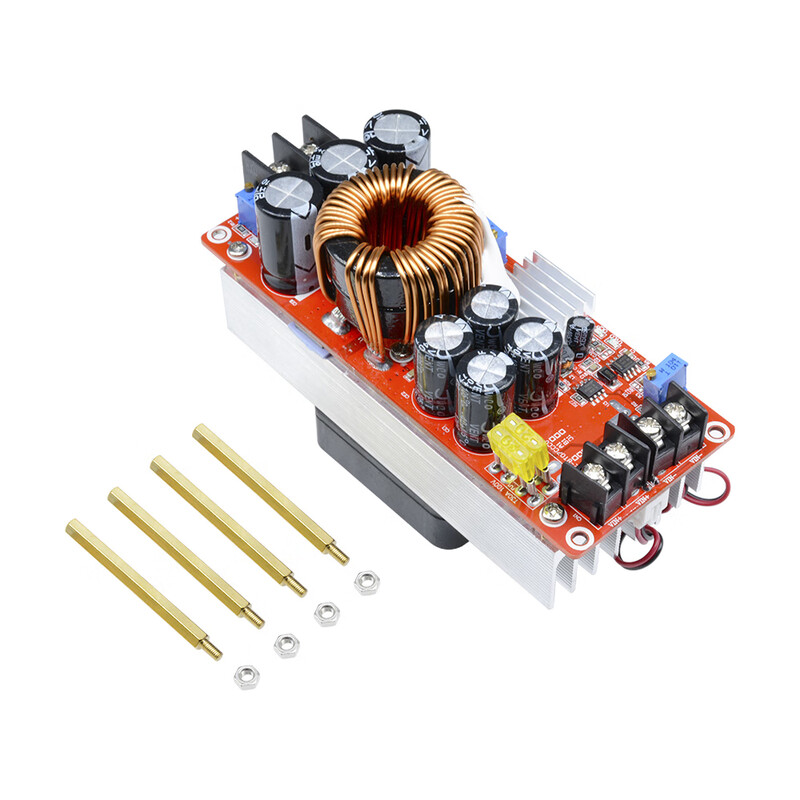

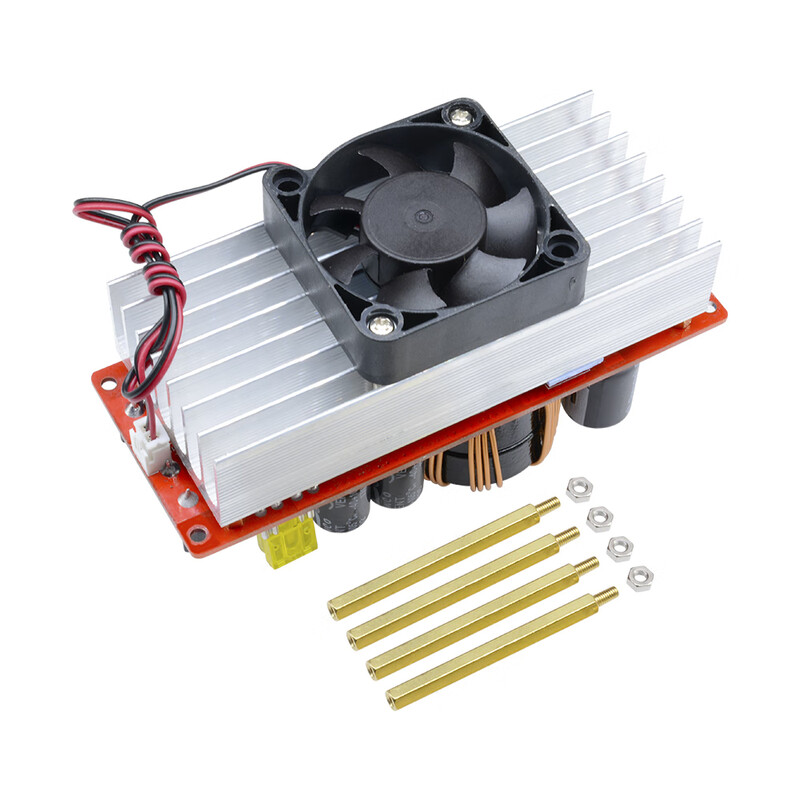

1500W boost module 30A high power power charging module DC 12V24V36V to 48V 900W 15A 12V-130V

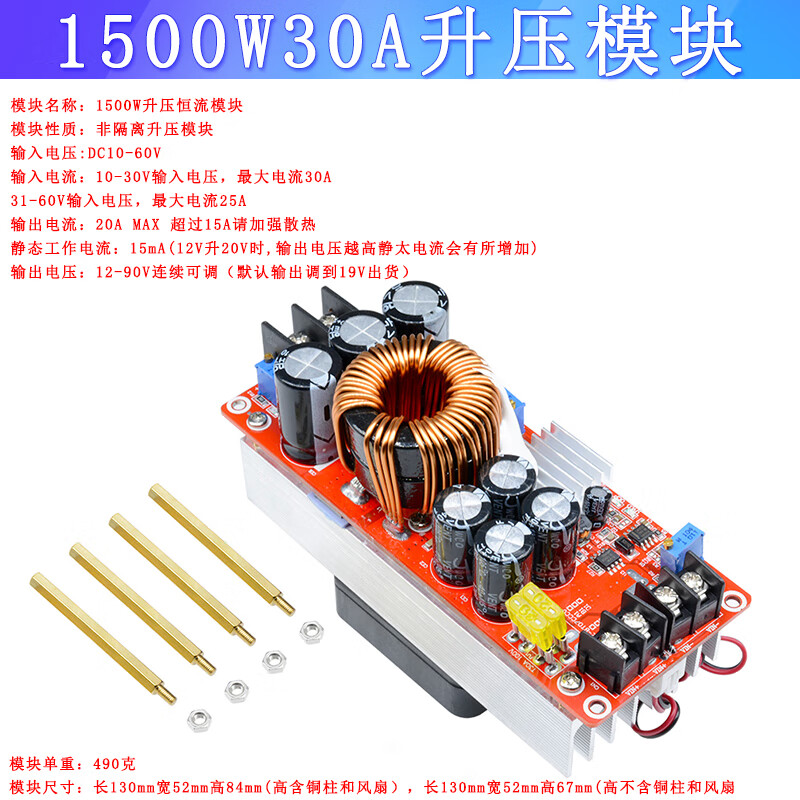

模块参数：

1.名称：1500W升压恒流模块

2.性质：非隔离升压模块（BOOST）

3.输入电压:DC10-

4.输入电流：10-30V输入电压，大电流30A

                     31-输入电压，大电流25A

5.静态工作电流：15mA(12V升20V时,输出电压越高静太电流会有所增加)

6.输出电压：12-90V连续可调（默认输出调到19V出货，如需调到其它电压值的请说明。如有万用表买家可自行调节)

7.输出电流：20A MAX 超过15A请加强散热（与输入、输出压差有关，压差越大输出电流越小）

8.恒流范围：0.8-20A（+/-0.3A)

9.输入防反接：有（150A功率MOS防反）

10.低电池保护：有（8-50V可调）自恢复型

11.工作温度：-40~+85度(环境温度过高时请加强散热)

12.工作频率：150KHz

13.转换效率：92%-97%（效率与输入、输出电压、电流、压差有关.，压差小效率高）

14.输入过流保护：有（输入超过35A，自动保护，电源不升压）

15.短路保护：有（输入30A保险丝)  双重短路保护，使用更安全。

16.输入反接保护：有（150A的功率MOS管防反。可以长时间反接）

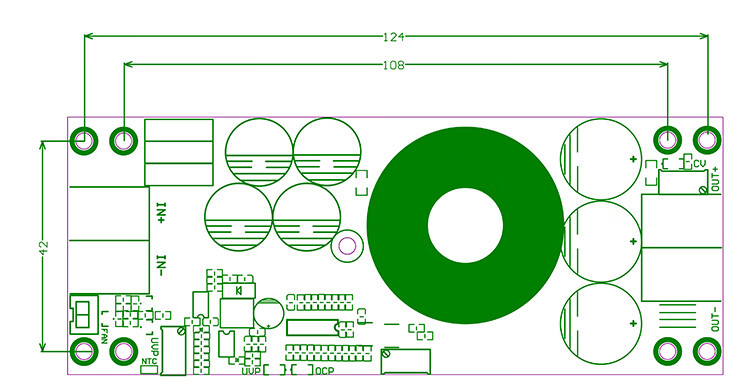

17.安装方式：4颗3mm铜柱

18.接线方式：接线端子（请使用大电流纯铜线）

19.模块尺寸：

    长130mm宽52mm高84mm(高含铜柱和风扇）

    长130mm宽52mm高67mm(高不含铜柱和风扇）

20.模块单重：490克

输出功率：=输入电压*30A，如：输入12V*30A=360W   输入12V时的大功率为360W

输入电压*30A   如：输入24V*30A=720W，即：输入24V时大功率为720W

功率说明：

由于本电源10-30V时输入电流大为30A，31-时输入电流大为25A ，输出功率与输入电压有关

输入电压越高高功率就越大

 （输入电压*输入电流等于整机功率 ）比如输入12V*30A功率是360W .输入24V*30A是720W .输入电压为36V时输入电流大是25A 电源大功率为900W

主要特点：

1.电源采用双铁硅铝4根1.2MM的纯铜线并饶。100V/210A低阻值功率MOS，大功率大电流输入，适合大功率LED，电机使用

2.有输入MOS防反接保护，不用担心输入接反而烧坏电源

3.低电池保护在用蓄电池输入时不会因为电池过放损坏电源模块和蓄电池。

4.加厚散热器和智能温控风扇散热。

电压调节:

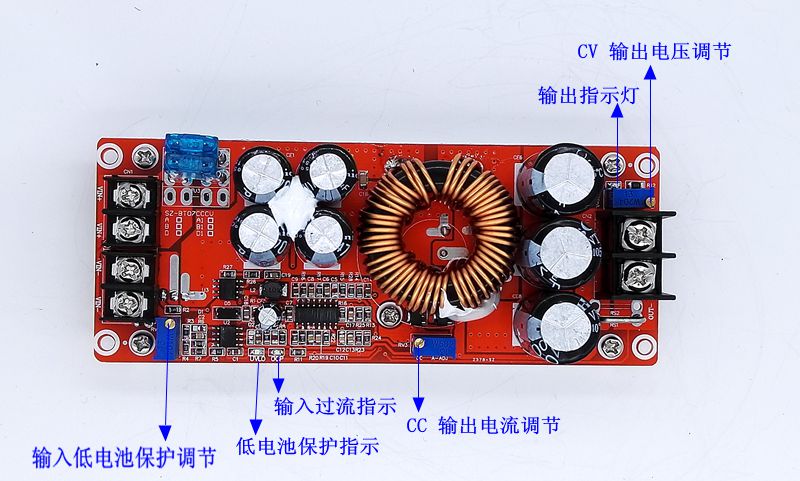

在接通电源空载的情况下用一字螺丝刀调节输出端“V-ADJ”电位器（下图有标示）顺时针调大，逆时针调小），由于输出电容容量较大，输出电压由高电压调往低电压时反应会比较慢。建仪调节的幅度小一些。（默认输出电压调到19V出货，如需我们调节其它电压值的请说明或留言）

电流调节：

逆时针调“CC A-ADJ”电位器30圈左右，把输出电流设定为ZUI小，接上LED蓄电池等负载，顺时针调“CC A-ADJ”电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调CC A-ADJ至您所需的电流，用于充电时一定要用放完电的电池调才准，因为电池剩于电量越多，充电电流越小。默认输出电调到3A出货。如需我们调好电流值的调说明或留言.千万不要用短路输出的方式调电流，升压模块的电路结构不能用短路的方式调节

输入低电池保护调节：

低电池保护主要针对输入电源为电池时防止电池过放，电池电压过低损坏电源模块和电池 输入是开关电源时也同样要设置低电压保护

方法一：比如设定12V电池低电池保护。在电源模块的输入端接一个10V的电压用一字螺丝刀调节RV1（顺时针保护电压值调高，逆时针保护电压调低）直到UVLO灯亮即可，此时低电池保护电压为10V ，当电池电压降到10V时电源模块不升（输入电压等于输出电压）只有输入电压高于10V后电源自恢复启动升压。

方法二：输入接上蓄电池或开关电源，如果板上的UVLO灯是灭的，逆时针方向调RV1电位器，把UVLO灯调亮，调亮后再顺时针转两圈即可。如果UVLO灯是亮的，顺时针转调RV1电位器，把UVLO灯调灭，调灭后再转两圈即可。（适应8V-45V电压）

1.用带翼型的散热，散热效果非常好，输出功率更大（48V输入加风扇的时候功率都可以到1800W 左右）。

2.温控风扇，配合液压轴承风扇，在噪音和散热上得到非常好的均衡。负载轻的时候，风扇不转动，负载重温度达到60度左右后风扇自动开转动。可以有效降低噪音、延长寿命。

3.主功率管绝缘板采用高档氧化铝，导热率是普通绝缘垫的10倍。

4.采用100V 210A TO-247 大封装功率管，功率余量大，动态响应好。

5.双大尺寸铁硅铝磁环,采用4条1.2纯铜漆包线并饶，发热低、效率高。

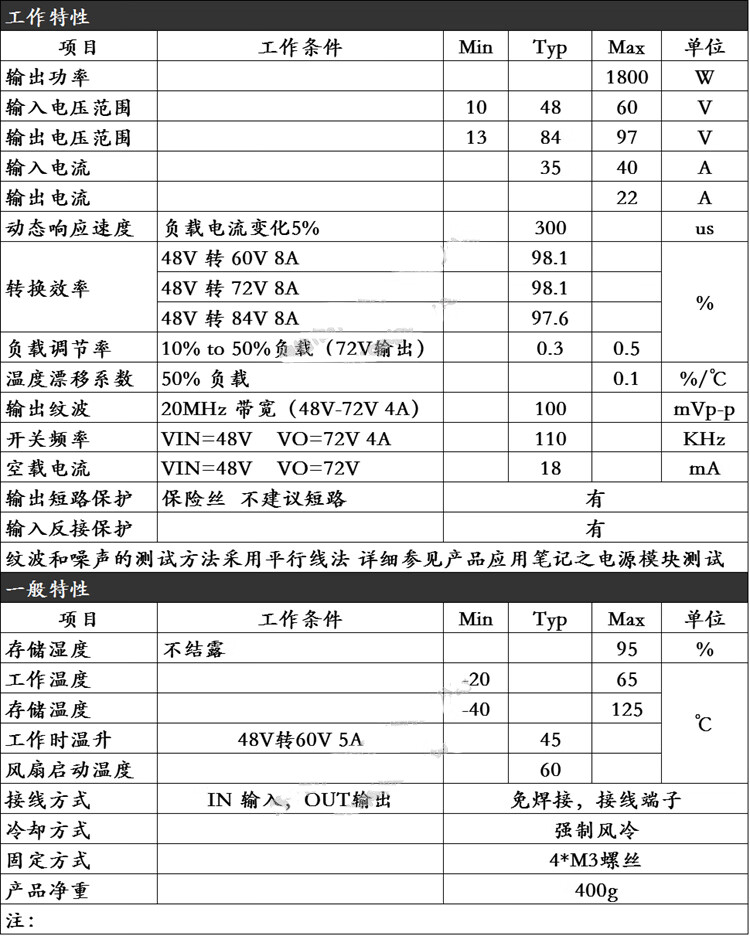

6.全新设计，转换效率高达98.1%（详情见下面数据手册效率转换曲线）。

7.品牌3296W多圈电位器，调节精度高，漂移小。

8.康铜丝输出电流采样，恒流稳定温飘小。

9.欠压保护可调，可以有效保护各种电池，也可以用于太阳能电池。

10.带恒流功能，可用于电瓶车升压、给电池充电等等。

11.输入3个20A保险丝并联，可以保护当输出意外短路带来的风险。

12.三颗指示灯：欠压，过流，电源指示，工作状态一目了然。

13.输入输出均采用高频电容，输出纹波低、发热小、寿命长。

14.输入输出新增加了MLCC 陶瓷电容，输出纹波明显降低，在48V转 4A的时候约为100毫伏左右。



默认发货：输出电压为左右，电流为10A左右，欠压保护为10.5V左右。



应用范围

QS-4884CCCV-1800W是我们针对铅酸电池、锂电池、太阳能电池或电源升压给电动车升压、蓄电池充电而设计的，功能十分强大。

1、比如电动车原来电池为48V 可以升压到 给电动车供电，可以提高电动车的速度和加速度。

2、为您的 充电，（一：比如手上有一个12V或24闲置电池，可以通过这个升压电源升压后给原电池充电，相当于是一个电动车的充电宝。二：同时输入也可以接太阳能电池，风能，发电机等电源升压给原电池充电增加电动车的续航能力。）

3、可以把蓄电池电压升高让电动车跑得更快，建仪不要超过10V 。

4、太阳能电池板升压稳压。

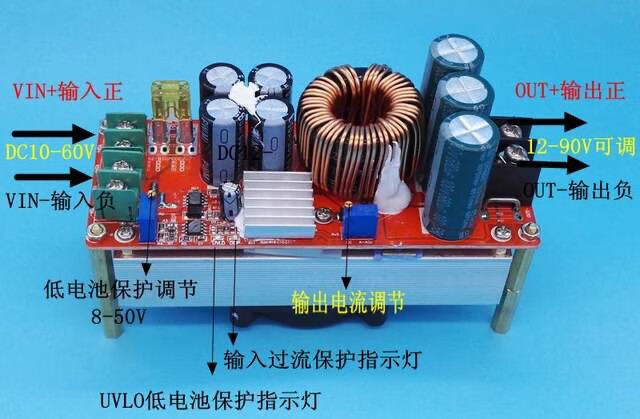

 引脚方式:

IN＋输入正极

IN－输入负极

OUT＋输出正极

OUT－输出负极



CV电压调节

CC电流调节

UVP输入欠压保护调节

注意事项：

（1）输出正负极不能接反，也不能短路。

（2）如果用于电动车升压驱动电源，输入电压必须24V以上。电动车功率小于500W。因为电动车电机是感性负载，在启动瞬间和上坡时电流会很大。必须留有足够的功率余量。

（3）使用蓄电池，开关电源，太阳能板，发电机等作为输入源时，必须得调低电池保护，否则会损坏电池和电源

（4）长时间大电流大功率满载工作时要注意通风散热，以延长本电源的使用寿命。

（5）模块只能升压不能降压，不能给低于输入电压的电气设备供电，比如用24V电池充12V电池，或给电容器充电。给低于输入电压的lED供电

（6）请勿长时间满负荷工作，持续工作时请留20%的余量，注意通风散热

问题解答：

1.为什么我的模块设计成这个形状?

答：我们的模块是为了您方便直接固定在机器上面而设计的，你可以通过4个铜柱把模块固定在您的机器上面。

2.模块工作的效率如何？我是用在电池上面要求效率很高可以使用吗？

答：这个模块的工作效率算非常高的，我们实测试高效率可以达到98.1%。

3.这个电源模块有短路保护吗？我在使用的时候不小心输出短路了会烧坏吗？

答：我们的模块是带有短路保护的，你输出短路时，保险丝会烧断，需要换保险丝才能恢复，使用的时候需要注意下，尽量别短路。

4.这个电源模块有输入反接保护吗？我在使用的时候不小心输入电源接反了会烧坏吗？

答：不会烧坏，我们的模块是带有反接保护的。

5.模块的工作电压是10- ，那么我输入12V 可以输出48V吗？

答：能.这个模块是升压模块。

6.这个模块电流可以在 10A长时间运行吗？

答：这个模块设计功率为1800W，可以在1500W功率长时间运行（需要风扇强制散热），*10A=720W因此是可以长时间运行的。

7.我需要20A 左右的电流，这个模块可以并联工作吗？

答：当输入电源分开供电，输出可以直接并联，功率翻倍。当输入都接入同一个电源就不可以。

8.这个模块的工作环境温度是多少，可以达到工业级吗？

答：可以，但是当环境温度超过40度的时候，请降低功率使用，或加强散热。

9.我看您的模块上面是带有电位器，输出电压会因为电位器损坏突然升高吗？

答：不会，模块上使用的是多圈精密电位器，他的调节精度和可靠性都非常高，不会出现输出电压突然升高，您可以放心使用。还是建议批量客户找我们定制固定输出电压的。

10.我看您模块功率为1800W，我如果输出电压那么电流应该是多少呢？

答：这个可以计算，由公式P=U*I,I=P/U,输出电压 电流就是30A，由于模块输出大电流为22A左右，因此输出电流大在22A。

5.模块的工作电压是10- ，那么我输入12V 可以输出97V 1800W吗？

答：不能.输入12V 可以输出97V，但是如果要输出1800W功率输入电压必须在48V以上。

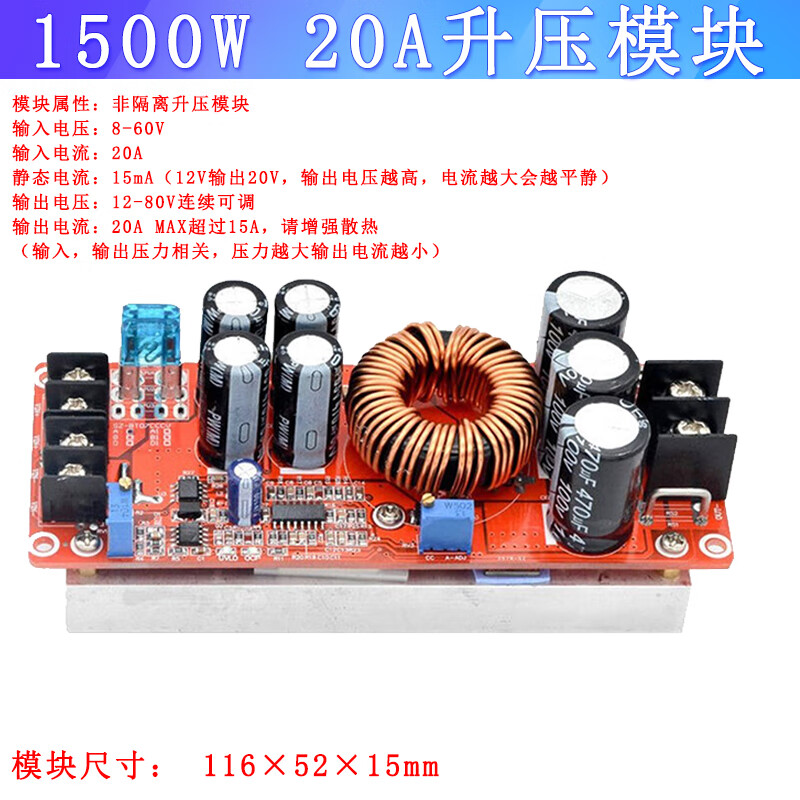

规范：

    全新的

    模块属性：非隔离升压模块（BOOST）

    输入电压：8-

    输入电流：20A

    静态电流：15mA（12V输出20V，输出电压越高，电流越大会越平静）

    输出电压：12-连续可调

    输出电流：20A MAX超过15A，请增强散热（输入，输出压力相关，压力越大输出电流越小）

    常数范围：0.5-20A

    输出功率：输入电压* 20A，如：输入12V * 20A = 240W，输入24V * 20A = 480W

    输入36V * 20A = 720W，输入48V * 20A = 960W，输入 * 20A = 1200W

    如果需要更多的电源，可以并联使用两个模块，如输出到30A，两个模块可以并联使用

    每个模块的电流可以调整为15A

    工作温度：-40〜+ 85度（环境温度过高，请加强散热）

    工作频率：150KHz

    转换效率：高达95％（效率和输入输出电压，电流，压力相关）

    过流保护：有（具有减少的流量调节，可调的输出电流限制，电流超过电流限制，输出电流自动降低至小5A，根据负载电流的性质而变化）

    短路保护：有（输入20A保险丝）双短路保护，使用更安全

    输入反极性保护：无，（如有必要，请将串输入二极管）

    输出计数器填充：是，不需要充电加阻塞二极管

    安装：四个3mm螺丝

    连接：无焊端子输出

    模块尺寸： 116×52×15mm

套餐包括：

    1个升压电源模块

产品卖点

1：应用广泛

2：优质材料，质量保证

3：有温控风扇(超过55度开启风扇)

4：短路保护，输入反接保护

5：使用简单，有接线示意图

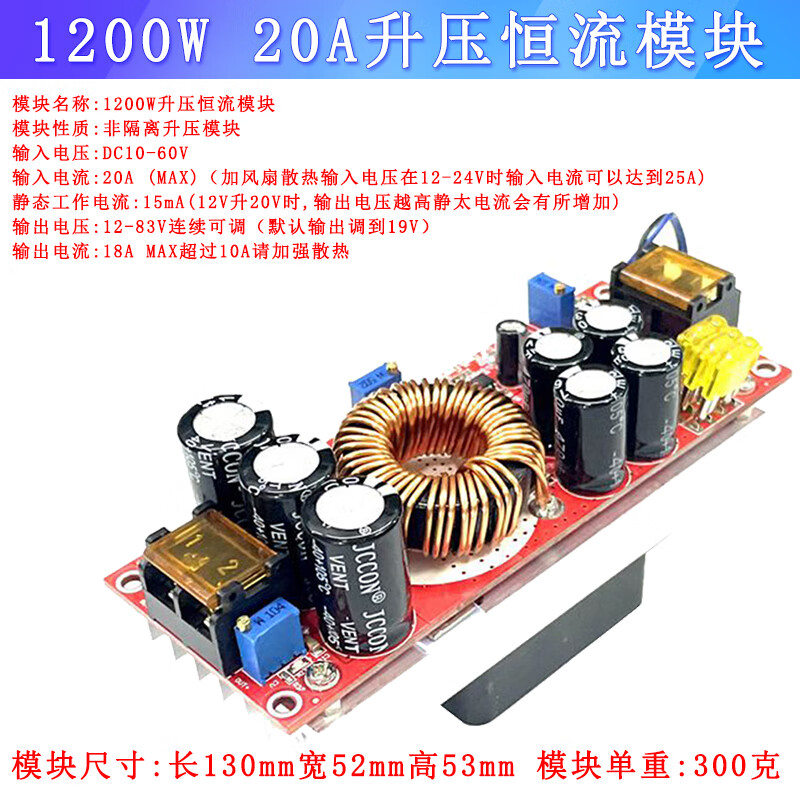

模块参数:

模块名称:1200W升压恒流模块

模块性质:非隔离升压模块（B0OST)

输入电压:DC10-

输入电流:20A (MAX)（加风扇散热输入电压在12-24V时输入电流可以达到25A)

静态工作电流:15mA(12V升20V时,输出电压越高静太电流会有所增加)

输出电压:12-83V连续可调（默认输出调到19V出货，如需调到其它电压值的请说明。如有万用表买家可自行调节)

12-83V固定输出(针对批量客户)

输出电流:18A MAX超过10A请加强散热（与输入、输出压差有关，压差越大输出电流越小)

恒流范围:0.5-18A （+/-0.3A)

输入防反接:有（150A功率MOS防反)

低电池保护:有（9-50V可调)

温控风扇:有（超过55度开启风扇)

工作温度:-40~+85度(环境温度过高时请加强散热)

工作频率:150KHz

转换效率:92%-97%(效率与输入、输出电压、电流、压差有关.，压差小效率高)

输入过流保护:有（输入超过25A，自动保护，电源不升压)

短路保护:有（输入30A保险丝)双重短路保护，使用更安全。

输入反接保护:有(150A的功率MOS管防反。可以长时间反接)

安装方式:4颗3mm铜柱

接线方式:接线端子（请使用大电流纯铜线)

模块尺寸:长130mm宽52mm高53mm

模块单重:300克

输出功率:=输入电压*20A，如:输入12V*20A=240W输入12V时的大功率为240W

输入电压*20A 如:输入24V*20A=480w，即:输入24V时在功率为480W

注意:输入12V时大功率是240W，输入24V时大功率480W，输入36V时大功率720W

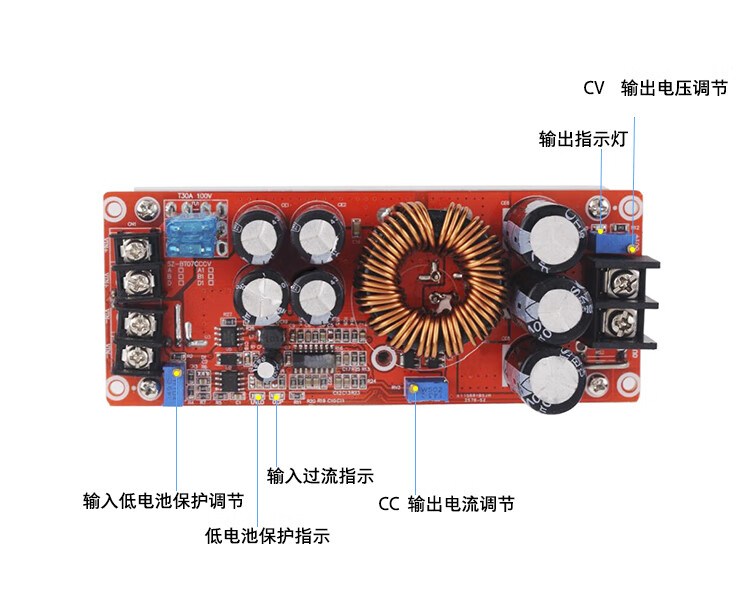

输出电压/输出电流调节/输入低电池保护调节

电压调节:在接通电源空载的情况下用一字螺丝刀调节输出端“V-ADJ”电位器（下图有标示）顺时针调大，逆时针调小），由于输出电容容量较大，输出电压由高电压调往低电压时反应会比较慢。建仪调节的幅度小一些。（默认输出电压调到19V出货，)

电流调节:逆时针调“A-ADJ”电位器30圈左右，把输出电流设定为小，接上LED或电流，顺时针调“A-ADJ”电位器至您所需的电流。用于电池充电的，把电池放完电后，再接到输出，调至您所需的电流，用于充电时一定要等电池放完电后调，（默认输出电调到3A出货。千万不要用短路输出的方式调电流，升压模块的电路结构不能用短路的方式调节，

输入低电池保护调节:低电池保护主要针对输入电源为电池时防止电池过放，电池电压过低损坏电源模块和电池。比如设定12V电池低电池保护。在电源模块的输入端接一个10V的电压用一字螺丝刀调节RV1（顺时针保护电压值调高，逆时针保护电压调低）直到UVLO灯亮即可，此时低电池保护电压为10V

清单

1*1200W升压恒流模块 20A

技术参数

输入电压（U-IN）：DC8V~

输入电流：0~15A

输出电压（U-OUT）：10V~120V

输出电流：0~15A

转换效率：85%

工作频率：150KHZ

短路保护：20A保险丝（非自恢复）

工作温度：-40℃~85℃

控制方式：数字控制+液晶屏显示

电压调节显示：0.00V~00.0V~000V

电流调节显示：0.00A~00.0A

输出纹波：≤50mV

可存数组：10组

重量：213g（净重）

尺寸：48mm×100mm×110mm（产品）

包装尺寸：90mm×110mm×120mm（静电袋+纸盒包装）

带包装重量：267g

1、 启动升压

 手动升压按住OK键10秒进入界面选择AUTO-OFF为手动启动升压。，选择AUTO—ON为自动启动升压。

 单击OK键启动或停止升压。

2、 设置存储

   设置模式下长按SET键10秒，进入数据存储界面，通过上下键可选择0~9共10组数据组，按SET键保存设置。

3、 调取存取数组

  常规界面下长按SET键10秒，进入存储调取界面，通过上下键可选自0~9共10组数据组，按SET键确定调取。

产品卖点：

1：大功率

2：具有电压调节、电流调节电位器，可随时调节输出电压、电流大小

3：超低输入输出压差

4：采用1mm双线绕制电感，高品质滤波电容，升压输出电源品质更好

5：具有输入欠压保护功能特别适用电池和太阳能电池板，防止电池过放电和太阳能板电压过低无法启动模块

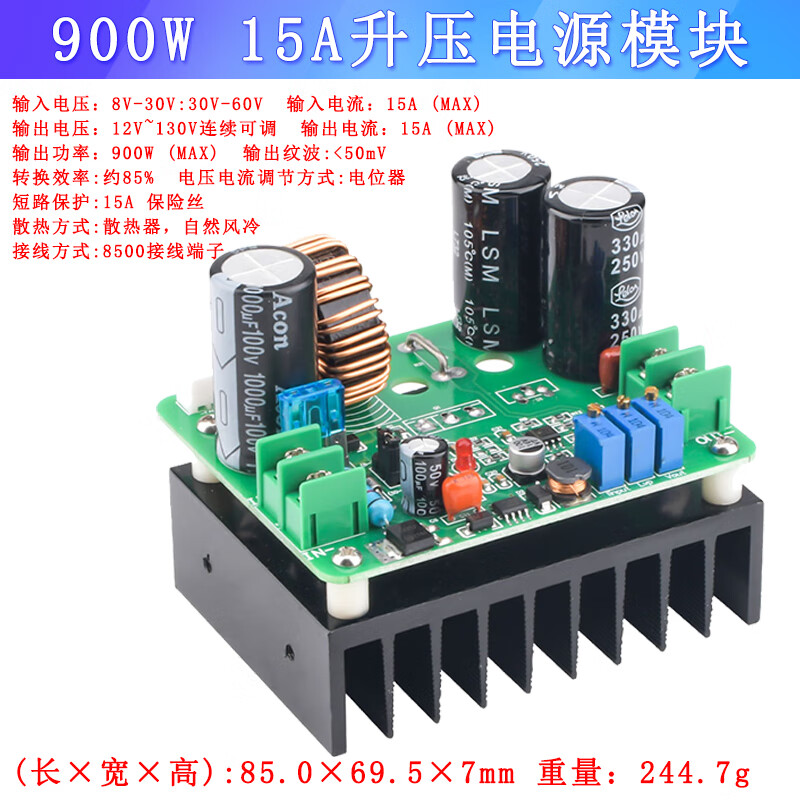

BT900W升压电源，输入端分两个电压输入范围，短路帽在低电压范围输入高电压会损坏电路，短路帽在高电压处输入低电压不会工作，谨慎操作。

一、仪器简介

BT900W大功率DC-DC升压模块是一款宽电压输入，输出电压电流可调的新型升压模块。产品用料实足，采用定制散热器，散热器和升压板一体化设计。采用1mm双线绕制电感，高品质滤波电容，升压输出电源品质更好。板载电源工作指示灯，具有输入欠压调节、输出电压调节、输入电流调节电位器，可随时调节输出电压、电流大小，输入和输出采用8500接线端子，通过电流能力强，保证长时间可靠工作。

二、仪器特性
