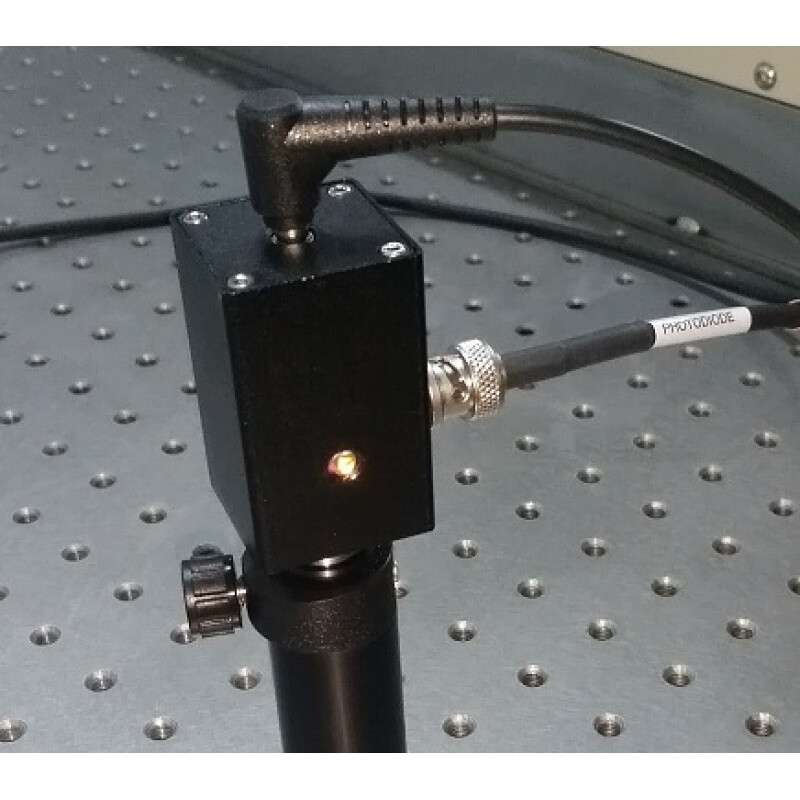

高速光电二极管探测器
1采用进口滨松公司高速光电二极管
2 波长响应范围：300nm～1100nm
3 探测器材料为硅，探头感光直径小于0.5mm，默认为自由空间光进入探头；若用户需要，可在探头前面粘贴FC法兰，以便用户直接用光纤接入探测器。购买时请提前说明，默认发货的探测器不带FC法兰
4 截止频率：>1GHz
5 上升沿: <300ps，下降沿: <500ps
6 输出电压范围：0-12V（12V电压供电时）
7 探测器内部的输出阻抗为1M欧姆，用户若需要获得合适的响应速度，必须在输出端并联合适的电阻。探测器若要发挥大的响应频率，其输出端必须并联50欧姆-100欧姆的电阻（一般可以并联50欧姆端子，带宽大于等于300MHz的示波器自身也带有50欧姆阻抗选择）。输出端并联的电阻越小，就要求入射的光信号的峰值功率越高，否则其输出电压会越低，用户需要在带宽和电压之间找一个平衡点。一般来说，探测脉宽为几百纳秒、皮秒或者飞秒激光脉冲，探测器的输出端需要并联50欧姆-100欧姆电阻；若探测器500us到500ns激光脉冲，探测器输出需要并联1k-10k欧姆的电阻；若探测几百ms-500us的激光脉冲，探测器输出端需要并联10k-100k欧姆的电阻；若探测大于500ms或者连续激光，探测器输出端无需并联电阻，不过若输出电压偏高，或者为消除自然光的影响，可以适当并联100k电阻或者电位器，一则可以降低外界噪声，二则可以限制输出电压的幅度。
注：可定制带放大的探测器，分为两种：A 射频放大 （1MHz-100MHz）； B 微弱信号放大，增益可调
8 供电电压9～24VDC
9 可用于探测飞秒或者皮秒等超快脉冲激光，还可以探测纳秒激光脉冲以及us或ms级别的准连续激光，也可用于直接探测连续激光或者非激光光源的强度
发货清单：光电探测器一个，12V直流稳压电源一个，供两件。
下图是探测飞秒振荡器的波形图：
下图为测量的纳秒级调Q激光的波形图：
