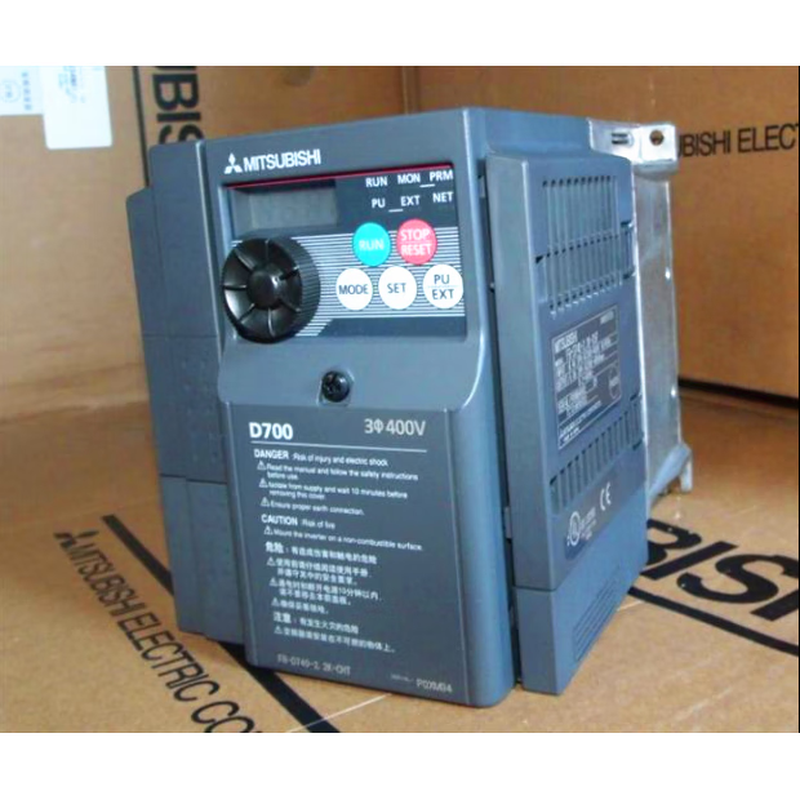

| 控 制 特 性 | 控制方式 | 可选样V/F控制或自动转矩提升控制(柔性—PWM控制/高载波频率PwM控制) | ||
| 输出频率范围 | 0.5至120Hz(启动频率0至60Hz可变) | |||
| 频率设定分辨率 | 模拟输入 | 大设定频率的l/500(DC5V输入时)，1/1000(DCl0V，DC4至20mA输入时) | ||
| 数字输入 | 0.1Hz(未满100Hz)，1Hz(100Hz以上) | |||
| 频率精度 | 模拟输入 | 大输出频率的±1%以内(25℃±10℃) | ||
| 数字输入 | 设定输出频率的±0.5%以内(使用设定拨盘) | |||
| 启动转矩 | 150%(6Hz时)，在使用自动转矩提升的情况下 | |||
| 加/减速时间设定 | 0，0.1至999秒(可分别设定加速和减速时间) ，可选择直线型或S-型加/减速模式 | |||
| 制动转矩 | 再生(注1) | 0.2K-150%，0.4K，0.75K-，1.5K-50% | ||
| 直流制动 | 运行频率(0-120Hz)，运行时间(0—10秒)，运行电压(0-15%) | |||
| 输入信号 | 频率设定信号(0-5(10)VDC)；4-20mA，用拨盘进行数字设定，启动信号，出错复位，多段速选择，第二功能 选择，输出停止，电流输入选择，外部热继电器输入，Pu运行/外部运行切换 | |||
| 运行功能 | 上下限频率设定，频率凋变运行，外部热继电器选择，瞬时掉电后重起，正反转运行保护，滑差补偿，运行 模式选择，PID控制，计算机连接运行(RS-485)(注5) | |||
| 输出信号 | 运行功能 | 可以从以下几种信号中选择一种集电极开路的输出：频率到达，频率检测，过载报警，零电流检测，输出电 流检测，PID上限，PID下限，PID正反作用，准备完毕，小误差，以上信号可选择一个触点输出(1C触 点，230VAC 0.3A，30VDC 0.3A) | ||
| 指示仪表 | 可从输出频率和电机电流中选择一种，模拟输出(DC0-5V，lmA) | |||
| 保护报警功能 | 过电流断路(正在加速，减速，恒速)，再生过电压断路(正在加速，减速，恒速)，电压不足(注2)， 过负荷断路(电子过电流保护)，失速防止，散热片过热，风扇故障(注4)，PU脱落(注5)，启动时接 地出错保护(注7)，外部热继电器输入(注6)，再试次数溢出，通信出错(注5)，CPU出错。 | |||
| 环 境 | 周围温度与湿度 | -10℃十50℃ (不结冰)， (-10℃+40℃企封闭结构规格)，90%RH以下(不结露) | ||
| 保存温度(注3) | -20℃至+65℃ | |||
| 周围环境 | 屋内(应没有腐蚀气体，易燃气体，油雾，尘埃等) | |||
| 海拔高度，振动 | 高海拔，1000m以下，5.9m/S2(0.6C)以下(JIS C 0911标准) | |||
